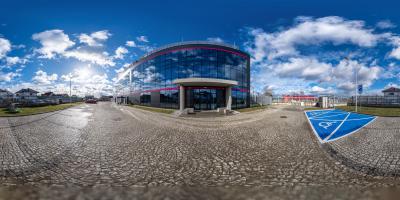

Centrum Przetwarzania Danych T-Mobile
Szlachecka w Warszawie
Centrum Przetwarzania Danych T-Mobile
Szlachecka w Warszawie
Informacje
Centrum Przetwarzania Danych Szlachecka B to nowoczesny obiekt, wykorzystujący najnowsze technologie i najskuteczniejsze metody zabezpieczeń, zarówno w strefie bezpieczeństwa fizycznego, jak i bezpieczeństwa danych. Potwierdzają to poniższe certyfikaty:
Pobierz:
Czytaj więcej o wybranych certyfikatach:
Rampa
Do przeładunku służy dok z rampą 2x2 m i bramą segmentową w strefie dostaw.
Winda
Winda elektryczna ma nośność 2 tony/2000 kg
Pomieszczenie do aklimatyzacji
Pomieszczenie do aklimatyzacji znajduje się tuż nad rampą, na I piętrze. Jest to bardzo funkcjonalne rozwiązanie zapewniające właściwą dbałość o dostarczane do data center urządzenia.
W przypadku, gdy na zewnątrz panują nieprzyjazne warunki atmosferyczne, na przykład deszcz lub duży mróz, po bezpośrednim podłączeniu serwera w komorze, mogłoby dochodzić do wykraplania się wody podczas jego eksploatacji.
Pominięcie aklimatyzacji urządzeń mogłoby sprawić, że powstające skropliny tuż po przywiezieniu i włączeniu mogłyby doprowadzić do uszkodzenia urządzeń IT.
Sala kolokacji
Łączna powierzchnia przeznaczona na serwery i hosting to 1700 mk2 i składa się z 8 komór kolokacyjnych. Dostęp do tych sal strzeże technologia biometrycznego rozpoznawania twarzy. System ten jest na tyle skuteczny, by był w stanie rozpoznać różnice nawet w przypadku rodzeństwa bliźniaków jednojajowych.
Każdą z komór wyposażono w 6 autonomicznie pracujących szaf klimatyzacji oraz dry coolery.
Animacja
Centrum Przetwarzania Danych T-Mobile inspiruje i pobudza wyobraźnię. Wyobraźcie więc sobie, że Wasze serwery i dane będą umieszczone w szafach rack w zabudowie zimnych korytarzy, które zapewniają tym samym fizyczną separację przepływów gorącego oraz zimnego powietrza oraz wydajne i energooszczędne chłodzenie urządzeń IT.
Pomieszczenie do konfiguracji
W obiekcie znajduje się kilkanaście pokojów technicznych. Znajdują się tam szafy przyłączeniowe skrosowane z komorami serwerów i z infrastrukturą klientów. Routery, urządzenia storage i serwery mogą być konfigurowane wyłącznie w pomieszczeniu technicznym. Przychodzący, do centrum danych, sprzęt przechodzi procedurę weryfikacji. Dopiero po sprawdzeniu, czy został on poprawnie skonfigurowany i czy współpracuje prawidłowo z pozostałą częścią infrastruktury może być on zamontowany w komorze serwerów.
System CCTV
Cały obiekt, zarówno teren zewnętrzny, jak i wnętrze obiektu są pod stałym nadzorem Systemu Telewizji Dozorowej CCTV, wyposażony w megapixelowe kamery z funkcją wiodeodetekcji, biometryki oraz w termowizją.
Na system sygnalizacji włamania składają się: liczne czujniki wykrywające ruch, stłuczenie szkła, otwarcie drzwi oraz czujniki magnetyczne i reagujące na podczerwień.
BMS
Szczególne znaczenie w koordynacji wszystkich parametrów, w tym środowiskowych (temperatura, wilgotność powietrza, ciśnienie), ma zainstalowany System Zarządzania i Monitorowania Infrastruktury Data Center (BMS).
System ten odpowiada za pozyskiwanie informacji o poprawnym działaniu klimatyzacji, systemów zasilania elektrycznego, układów doprowadzania wody oraz informacje o ubytkach wody w instalacji. Pozwala on m.in. sprawdzać jakość systemów zasilania w prąd, stany rozdzielni elektrycznych, a także pozyskiwać dane o przepływach wody. BMS umożliwia także detekcję wody, która może pochodzić z rozszczelnionego systemu klimatyzacji - instalacji odprowadzania skroplin z układów wentylacji.
System klimatyzacji
Na szczególną uwagę zasługuje system klimatyzacji precyzyjnej i zimnych korytarzy. Temperatura to niezwykle istotny parametr pozwalający na prawidłową prace procesorów. Ma także przełożenie na tzw. współczynnik PUE (Power Usage Effectiveness) określający efektywność energetyczną w centrach danych. W przypadku CPD Szlachecka B PUE wynosi 1,3, co oznacza że zaledwie 30% energii tracone jest na utrzymanie dodatkowych układów, w tym systemu chłodzenia free cooling.
Zgodnie z wymogami projektowymi tego obiektu temperatura w pomieszczeniach serwerowych ma stale wynosić około 23 stopnie. Pozwala to zachować bezpieczny zapas ułatwiający utrzymanie jej w optymalnych granicach. Umowy SLA w części dotyczącej chłodzenia gwarantują między innymi odpowiednią temperaturę, która nie może przekraczać zakładanych progów. Zapisy dla klientów mówią o utrzymywaniu temperatury wewnątrz szaf serwerów w przedziale 18-25 stopni C.
Redundancja układu chłodzenia wynosi N+2, co oznacza, że 4 jednostki klimatyzacyjne są wystarczające, by odprowadzić całe ciepło wytworzone, przy maksymalnym obciążeniu danej komory, natomiast 2 jednostki nadmiarowe pełnią funkcję zapasową.
Klimatyzacja precyzyjna oparta jest na technologii tzw. „wody technologicznej” /ergolid 35%.
Free cooling
Rozwiązanie działające w układzie free cooling jest energooszczędną metodą chłodzenia z użyciem medium - cieczy roboczej. W tym przypadku jest nią schładzana „woda technologiczna” (ergolid 35%.). W układzie tym czynnik chłodzący obiega rurami pomieszczenia data center, w których znajdują się urządzania elektroniczne. Następnie, ogrzana ciecz wyprowadzana jest na zewnątrz budynku, gdzie oddawane jest ciepło.
Przez znaczną część roku temperatura otoczenia jest wystarczająco niska, by nastąpiło schłodzenie wody technologicznej. Jeżeli jednak jest ona zbyt wysoka, wówczas włączana jest sprężarka, która pozwala osiągnąć właściwe parametry cieczy.
Woda nie przechodzi przez komory serwerowe!
System ochorny przeciwpożarowej
Przed pożarem chroni system VESDA – wykrywający pożar na wczesnym etapie, jeszcze przed pojawieniem się dymu. Działające w pomieszczeniach urządzenia zasysają powietrze, a następnie dokonują analizy jego składu wykrywając elementy dymu.
Zastosowany do gaszenia gaz (Nitrogen) jest bezpieczny dla sprzętu i ludzi.
Zbiorniki z gazem znajdują się na dachu budynku.
Stan pracy normalnej
Energia musi być dostarczana w sposób ciągły. Brak zasilania w centrum danych oznacza automatycznie przerwę w działaniu usług biznesowych i aplikacji IT przedsiębiorstw. Dostęp do energii elektrycznej jest zatem jednym z najważniejszych elementów decydujących o niezawodności centrum danych.
Na system bezpiecznego zasilania składają się dwa kluczowe elementy: redundancja obwodów elektrycznych oraz układ zasilania awaryjnego. Redundancja oznacza podpięcie centrum danych do dwóch niezależnych torów prądowych.
Dzięki temu spełnione są wymagania dotyczące zasilania najwyższego poziomu - Tier 4 normy American National Standards Institute ANSI/TIA 942. Tak wyśrubowane standardy pozwalają utrzymać dostępność infrastruktury na poziomie co najmniej 99,99% czasu działania w skali rocznej.
Awaria toru A
W przypadku gdy zawiedzie jedna z linii zasilania wówczas druga linia przejmuje całość zasilania. Nie ma to żadnego wpływu na ciągłość dostarczanych usług.
Awaria toru B
W przypadku, gdy zawiodą obydwie, działające niezależnie, linie zasilania uruchamiane są urządzenia podtrzymywania – UPS oraz generatory prądotwórcze, które są źródłem energii dla UPS w czasie trwania awarii. UPS zapewniają 15 minutową pracę z użyciem prądu zgromadzonego w akumulatorach. W tym czasie muszą zostać uruchomione generatory spalinowe wytwarzające energię.
W trybie normalnym agregaty znajdują się w stanie stałej gotowości i w przypadku zaników zasilania uruchamiane są natychmiast automatycznie.
Agregat prądotwórczy
Ze względu na kluczowe znaczenie agregatów ich praca podlega cyklicznym testom. Weryfikacja sprawności odbywa się pod pełnym obciążeniem (full stress tests) w cyklu miesięcznym oraz bez pełnego obciążenia 4 razy w miesiącu. Kontrolowana jest także wartość zapasów paliwa do agregatów. W przypadku ich ubytków zapasy są zamawiane i uzupełniane.
Rezerwa paliwa przewidziana została na 48h działania urządzeń, z możliwością tankowania w trakcie ich pracy.
Bezpieczeństwo transmisji danych
Jako operator zapewniamy szerokopasmowe, bezpieczne oraz dopasowane do indywidualnych potrzeb biznesowych łącza transmisji danych. Połączenie data center ze światem odbywa się poprzez dwie niezależne i redundantne geograficznie trasy kabli światłowodowych. Wewnątrz budynku wydzielone są także dwa działające niezależnie pomieszczenia telekomunikacyjne, stanowiące odseparowane fizycznie węzły.
Komunikacja wewnątrz data center, z urządzeniami znajdującymi się w komorach serwerowych odbywa się również poprzez kable światłowodowe - dwie, biegnące niezależnie od siebie ścieżki. Dzięki redundancji przypadkowe uszkodzenie jednego koryta kablowego lub jednej drabiny kablowej nie powoduje odcięcia pracujących w data center urządzeń od łączy światłowodowych. Drogi te prowadzone są do pomieszczeń telekomunikacyjnych, skąd „wychodzą na świat” poprzez usługi transmisji danych T-Mobile (Internet Biznes, VPN Access lub np. łącza punkt – punkt). Nadmiarowość łączy wewnętrznych istotnie redukuje ryzyko awarii.
Bezpieczeństwo w usługach
Jedna z komór serwerowych przeznaczona jest do świadczenia usług hostingu i cloud compting. Wśród tych usług T-Mobile zapewnia możliwość hostowania serwerów fizycznych, wirtualizacji w ramach Private Cloud, korzystania z Wirtualnego Centrum Danych, tworzenie kopii zapasowych (Backup) oraz usługi Storage.
W CPD Szlachecka uruchomiono również sieć Data Center Networking. Zapewnia ona punkty styku dla usług transmisji danych oraz cyberbezpieczeństwa. Jednym z ważniejszych elementów infrastruktury tego rozwiązania jest tzw. Data Center Interconnect, czyli połączenie tego CPD z pozostałymi centrami danych T-Mobile, w tym CPD Piaseczno oraz CPD w Krakowie. Połączenie odległych centrów danych T-Mobile pozwala na dostarczanie bezpiecznych usług w oparciu o georedundancję (Disaster Recovery as a Service, Metrocluster, replikacja kopii zapasowych i Private Cloud z hiperkonwergentną infrastrukturą VMware vSAN).
